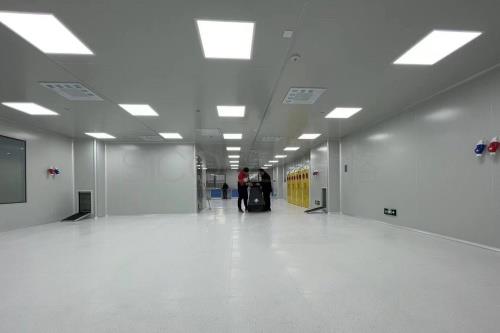

半导体芯片实验室作为集成电路产业的核心基础设施，其设计规范与技术要求直接影响芯片研发的精度、良率与安全性。本文结合国际半导体设备与材料协会（SEMI）标准、中国GB 50073-2013《洁净厂房设计规范》及行业实践，系统阐述实验室设计的技术要点与建设路径。
一、功能分区与空间规划
实验室需按工艺流程划分为四大核心区域，各区域物理隔离并配置独立环境控制系统：
1.材料制备区
承担单晶生长、外延沉积、薄膜制备等工艺，需配置单晶炉、化学气相沉积（CVD）设备、物理气相沉积（PVD）设备。该区域需满足：
振动控制：采用浮筑地板（隔振频率≤3Hz），与动力设备间距≥10米；
洁净度：ISO 5级（Class 100），粒子浓度≤352个/m³（≥0.1μm）；
气体供应：超纯气体管道（纯度≥99.9999%），采用双管路冗余设计。
2.光刻与刻蚀区
配置光刻机、离子束刻蚀机等设备，环境要求：
洁净度：ISO 4级（Class 10），粒子浓度≤35个/m³（≥0.1μm）；
温湿度：22℃±0.5℃，湿度45%±3%；
气流组织：垂直单向流，风速0.45m/s±10%。
3.测试分析区
集成电学测试仪、扫描电子显微镜（SEM）、X射线衍射仪（XRD）等设备，需满足：
电磁屏蔽：屏蔽效能≥60dB（10kHz-1GHz）；
防振动：独立隔振基础，振动加速度≤0.5μm/s²；
洁净度：ISO 6级（Class 1000），粒子浓度≤35,200个/m³（≥0.5μm）。
4.辅助功能区
包括化学品存储（防爆柜分区存放酸碱、有机溶剂）、超纯水系统（电阻率≥18.2MΩ·cm）、废气处理装置（VOCs去除率≥95%）及人员净化区（风淋室、更衣室）。
二、环境控制系统
1. 洁净度控制技术
空气过滤系统：前端配置HEPA过滤器（≥0.3μm粒子捕集效率99.97%），末端采用ULPA过滤器（≤0.12μm粒子过滤效率99.9995%）；
压差管理：洁净区与非洁净区压差≥10Pa，相邻洁净区压差≥5Pa；
气流模拟：采用CFD（计算流体动力学）优化送回风布局，避免涡流与颗粒沉积。
2. 温湿度精准调控
集中式空调系统：配备变频直膨机组，温度波动范围±0.5℃，湿度波动±3%；
传感器网络：每50㎡部署温湿度传感器，数据实时传输至中央控制系统；
应急响应：断电时UPS电源支持空调系统运行≥30分钟，防止环境参数突变。
3. 振动与噪声抑制
设备布局：将原子力显微镜（AFM）、透射电镜（TEM）等敏感设备置于建筑核心区，远离电梯、水泵等振动源；
隔振措施：采用空气弹簧隔振台（固有频率≤2Hz），地面铺设阻尼层（损耗因子≥0.2）。
三、安全防护体系
1. 化学安全管理
存储规范：酸碱柜、有机溶剂柜独立设置，柜体接地电阻≤1Ω，配备泄漏中和装置；
通风设计：通风橱面风速0.5m/s，万向排风罩覆盖实验台，排风量≥15次/小时；
应急处理：设置紧急洗眼器（覆盖半径15米）、吸附棉与中和剂储备库。
2. 气体安全控制
供气系统：采用集中供气站，气体管道双层套管设计，泄漏检测仪灵敏度≤1ppm；
防爆设计：氢气、硅烷等易燃气体存储间采用防爆电气（Ex dⅡCT6），配备自动切断阀与惰性气体保护装置；
排放处理：酸性废气经湿式洗涤塔处理（去除率≥90%），有机废气通过催化燃烧装置（VOCs去除率≥95%）。
3. 消防与应急
灭火系统：洁净区采用FM200气体灭火（响应时间≤10秒），普通区配置预作用式喷淋系统；
疏散设计：安全出口宽度≥1.2米，疏散通道照度≥50lx，应急照明持续时间≥90分钟；
智能监控：部署气体泄漏、烟雾、温湿度三合一传感器，联动报警系统与门禁系统。
四、设备选型与智能化管理
1. 核心设备配置
光刻设备：选择分辨率≤28nm的步进式光刻机，配套双工件台与自动对准系统；
测试设备：采用四探针测试仪（精度±0.1%）、霍尔效应测试仪（温度范围-50℃~300℃）；
分析仪器：配置场发射扫描电镜（FE-SEM，分辨率≤1nm）、X射线光电子能谱仪（XPS，能量分辨率≤0.5eV）。
2. 智能化管理系统
LIMS实验室信息管理系统：实现设备预约、实验数据自动采集、化学品库存实时监控；
物联网平台：通过传感器网络监测设备运行状态，预测性维护减少停机时间；
数字孪生技术：构建实验室3D模型，模拟工艺流程优化空间利用率。
五、可持续性设计
节能技术：采用变频空调、LED照明（照度≥500lx，功耗降低60%），回收排风余热用于预热新风；
水资源管理：超纯水系统循环利用率≥80%，废水经RO反渗透处理后回用；
模块化扩展：预留20%空间与接口，支持未来5G芯片、量子芯片等新工艺设备接入。
芯片实验室的特点有以下几个方面：其一、集成性。目前一个重要的趋势是：集成的单元部件越来越多，且集成的规模也越来越大。所涉及到的部件包括：和进样及样品处理有关的透析、膜、固相萃取、净化；用于流体控制的微阀（包括主动阀和被动阀），微泵（包括机械泵和非机械泵）；微混合器，微反应器，当然还有微通道和微检测器等。半导体芯片实验室的设计需融合精密工程、材料科学与信息技术，通过模块化分区、智能化控制与多层级安全防护，构建支持7nm及以下先进制程的研发平台。随着第三代半导体、光子芯片等新技术崛起，实验室需预留技术迭代空间，持续投入环境控制系统升级与设备更新，以保持国际竞争力。
